سیستم داکت اسپلیت

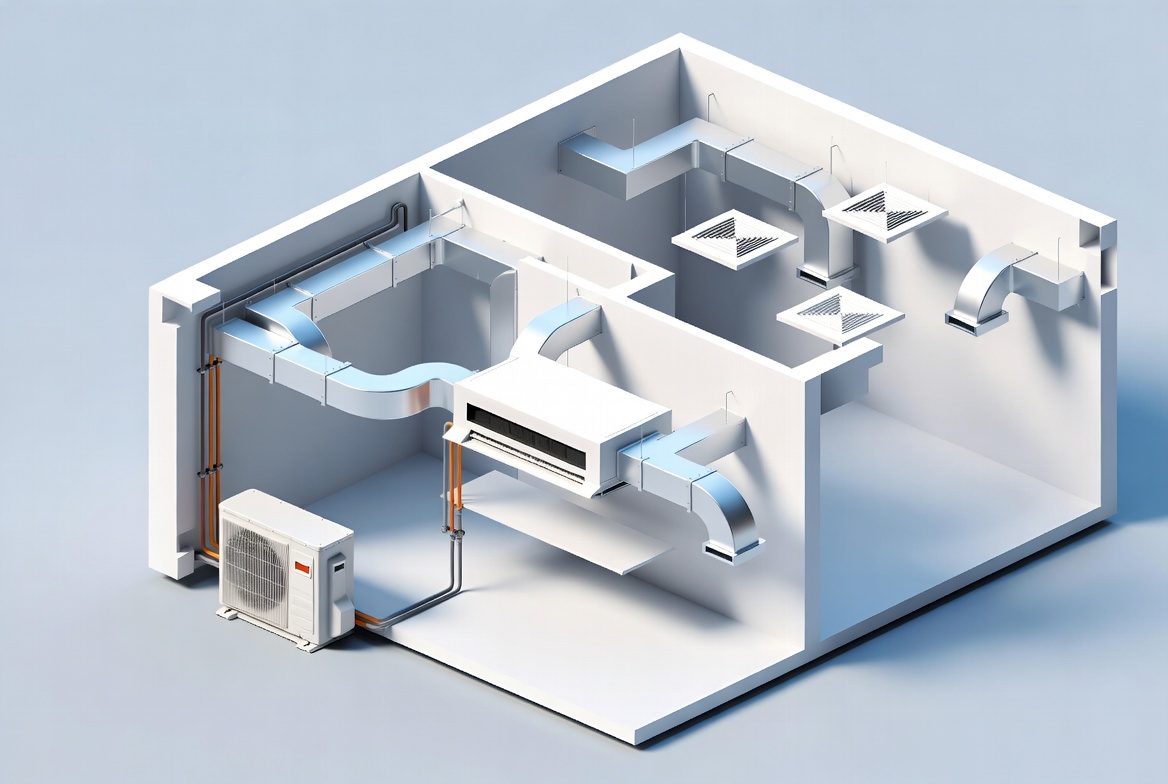

شماتیک سیستم داکت اسپلیت با یونیت خارجی و یونیت داخلی کانالی مخفی
سیستم داکت اسپلیت (Duct Split) یکی از محبوب‌ترین و پرکاربردترین سیستم‌های تهویه مطبوع در ساختمان‌های مسکونی، اداری و تجاری است.
تعریف
داکت اسپلیت یا اسپلیت کانالی، نوعی سیستم اسپلیت است که یونیت داخلی آن به‌صورت کانالی و مخفی داخل سقف کاذب نصب می‌شود و هوای سرد یا گرم را از طریق کانال‌کشی به فضاهای مختلف ساختمان می‌رساند. برخلاف اسپلیت‌های دیواری معمولی، در این سیستم یک یونیت داخلی می‌تواند چند اتاق را به‌طور همزمان پوشش دهد.
اجزای اصلی
سیستم داکت اسپلیت شامل این اجزای اصلی است:
- یونیت خارجی (کندانسور): شامل کمپرسور، کندانسور و فن که در فضای باز (پشت‌بام یا حیاط) نصب می‌شود.
- یونیت داخلی (هواساز کانالی): شامل اواپراتور، فن و فیلتر که داخل سقف کاذب قرار می‌گیرد.
- کانال‌کشی هوا: کانال‌های گالوانیزه یا پلی‌اورتان که هوای تهویه‌شده را به دریچه‌های اتاق‌ها منتقل می‌کنند.
- ترموستات و سیستم کنترل
نحوه عملکرد
عملکرد داکت اسپلیت بر اساس سیکل تبرید تراکمی است. مبرد بین یونیت خارجی و داخلی جریان دارد. هوای اتاق توسط فن یونیت داخلی مکیده شده، از روی کویل اواپراتور عبور می‌کند و پس از سرد یا گرم شدن، از طریق کانال‌ها به فضاهای مختلف دمیده می‌شود. بیشتر مدل‌های امروزی مجهز به کمپرسور اینورتر هستند که دور موتور را متناسب با نیاز تنظیم می‌کند و مصرف انرژی را کاهش می‌دهد.
انواع داکت اسپلیت
- داکت اسپلیت سرمایشی (فقط سرمایش)
- داکت اسپلیت سرمایش و گرمایش (Heat Pump)
- داکت اسپلیت با کویل آبگرم (برای گرمایش با پکیج یا موتورخانه)
مزایای اصلی
- ظاهر تمیز و مدرن (یونیت داخلی مخفی است و فقط دریچه‌ها دیده می‌شوند)
- امکان تهویه چند اتاق با یک دستگاه
- توزیع یکنواخت هوا در فضا
- صدای نسبتاً کم در داخل ساختمان
- قیمت مناسب‌تر نسبت به سیستم‌های VRF
- نصب ساده‌تر و در دسترس بودن قطعات و سرویس‌کاران
- امکان ترکیب با سیستم گرمایش مرکزی (کویل آبگرم)
معایب و محدودیت‌ها
- کنترل دمای مستقل برای هر اتاق معمولاً وجود ندارد (همه فضاها یک دمای مشترک دارند مگر با دمپر و ترموستات پیشرفته)
- نیاز به فضای کافی برای کانال‌کشی و سقف کاذب
- راندمان انرژی معمولاً پایین‌تر از سیستم VRF در ساختمان‌های چندزون
- در صورت طراحی نادرست کانال، افت فشار و صدای زیاد ایجاد می‌شود
- برای ساختمان‌های بزرگ و چندطبقه، تعداد یونیت خارجی زیاد می‌شود و نمای ساختمان را تحت تأثیر قرار می‌دهد
کاربردها
داکت اسپلیت بیشتر در آپارتمان‌های مسکونی، ویلاها، دفاتر کوچک و متوسط و واحدهای تجاری که نیاز به ظاهر تمیز و پوشش چند اتاق دارند، استفاده می‌شود. این سیستم تعادل خوبی بین قیمت، زیبایی و عملکرد ایجاد می‌کند و به همین دلیل یکی از پرفروش‌ترین گزینه‌ها در بازار ایران است.
به‌طور خلاصه: داکت اسپلیت یک راه‌حل کاربردی، نسبتاً اقتصادی و زیبا برای تهویه مطبوع است که با مخفی کردن یونیت داخلی، فضای داخلی را مرتب نگه می‌دارد و هوای مطبوع را به‌صورت یکنواخت در چند فضا توزیع می‌کند.
